多点下料Z型斗式提升机的技术方案

2020-10-14

多点下料Z型斗式提升机的具体技术方案为:一种转斗式多点下料Z型提升机,包括主体、传动链、链轮、料斗和驱动装置,主体为Z形输送管道,其下端设有进料口,上端设有不少于一个出料口,主体内腔两侧侧壁设有驱动料斗自进料口向出料口提升的驱动组件,所述驱动组件为对应装配在链轮上的传动链,两组驱动组件对应设置在主体内壁;两组驱动组件的传动链之间对应分布有若干料斗,所述料斗两端上沿通过铰轴对应铰接在传动链内侧,出料口处设有对应料斗两端的卸料板,所述卸料板向上伸入主体内腔对料斗下沿形成阻挡,所述卸料板中部向上凸起形成梭状结构;对应主体下端的链轮为从动轮,对应主体上端的链轮为主动轮,所述主动轮通过带传动或者链传动对应连接在驱动电机上,主体外壁设有对应从动轮的张紧机构。

从动轮通过转轴装配在主体上,主体外壁设有对应转轴的横向延伸的条形孔;张紧机构包括对应装配转轴伸出主体部分的滑块、沿条形孔延伸的螺柱,螺柱固连在滑块上,主体侧壁设有对应螺柱的耳板,所述螺柱穿过耳板对应装配有螺帽。

多点下料Z型斗式提升机主体拐角处设有对应传动链的导向轮;所述出料口内壁固连有对应驱动卸料板向上伸入主体内腔或者缩回出料口的气缸。出料口下方设有导料机构,导料机构包括若干锥形导嘴,所述锥形导嘴向下依次套接,相邻两锥形导嘴之间设有挤压弹簧,导料机构两侧设有不少于一组牵引绳,所述锥形导嘴上沿设有对应牵引绳的套环,下方锥形导嘴上沿对应固连牵引绳;出料口外壁设有对应牵引绳的定滑轮,牵引绳向上绕过定滑轮并向下折回。

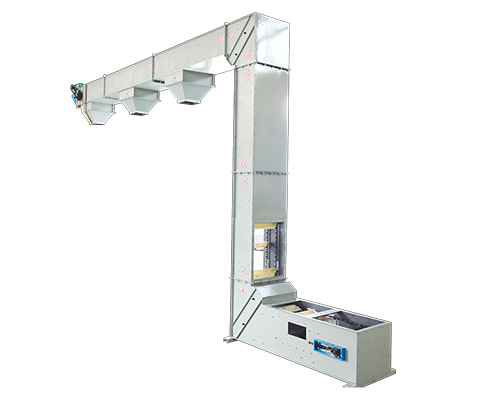

多点下料Z型斗式提升机
